zaterdag 25 april 2009

Mislukt

De eerste poging met de track controller is mislukt. Waarschijnlijk heb ik de OPAMP opgeblazen of gebakken tijdens het solderen. Dit is geen echt onoverkomelijk probleem want ze kosten maar 95 cent. De volgende opamp wordt in een voetje geplaatst zodat dat bakken niet meer voor kan komen en ook ga ik een andere universeel print gebruiken (zie foto)


Ze noemen dit er één met drievoudige eilandjes, de vorige print was er één met doorlopende banen waardoor je iedere keer de banen moest door krassen om geen sluiting te maken. Bij deze met de drievoudige eilandje hoeft dit niet en kun je dus minder snel fouten maken.

donderdag 2 april 2009

Update track controller

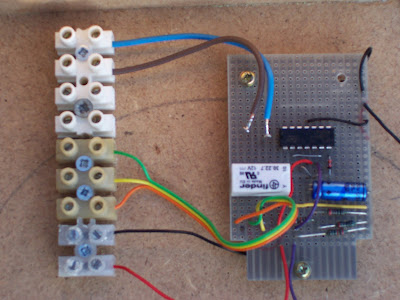

Ik ben de laatste week druk bezig geweest met het maken van de print en het kastje voor mijn track controller. De print was een heel gepuzzel maar het lijkt erop dat het gelukt is.


Daarna moest het ook nog in een kastje gebouwd worden. Kastje is nog niet helemaal klaar.


Als kap voor het kastje wordt een oude kap van een computer voeding gebruikt.

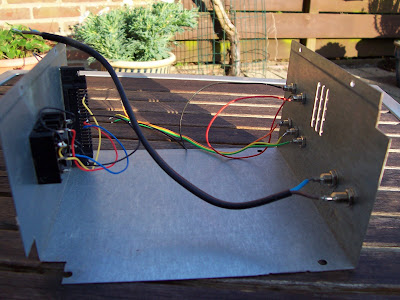

Hier zijn nu alle aansluitingen in gemaakt. Dit is de binnenzijde met links de aansluitingen voor de computer en de tijdmeting en rechts de voeding, de track control en de startlichten.


Hier nogmaals de linkerkant met rechts de paralelle poort aansluiting en links de aansluiting van mijn foto cellen


Dit is de rechterkant met links onder zwart/rood de aansluiting voor de voeding van het printje daarboven rood/groen/geel de aansluitingen voor de startlichten en rechts blauw/rood de aansluitingen voor track control
