De tijdmeting

Eén van de reacties over het vorige artikel ging over het feit dat de verhandeling over de led's wel aardig was maar hoe was alles nu met de PC verbonden?

Eerst even de reden van de verhandeling over de leds. Omdat ik op zolder te weinig licht heb moest ik wel een lichtbrug bouwen om zo de in de baan ingebouwde foto cellen (eigenlijk foto transistoren) te laten schakelen. De led's hangen direct boven de foto cellen en zo gauw als er een auto voorbij komt wordt het licht van de led onderbroken en zal de foto cel schakelen. Dit schakelen van de fotocel geeft aan de PC het seintje dat er een ronde is afgelegd en het gebruikte programma geeft dan de rondetijd aan.

Ik heb in een baanstuk 2 fotocellen ingebouwd. (Zie de twee pijltjes op de foto links) Deze fotocellen worden via een ( lelijk zelgebouwd ) interface kastje, direkt verbonden met de benodigde ingangen van de paralelle poort van een oude PC.









Nogmaals de ingebouwde foto cellen maar nu van de onderzijde. Gebruikte kabel is telefoonsnoer, werkt ideaal en is goed buigzaam.
Ook hier is als bescherming weer een stuk van een cd doosje gebruikt











Het "lelijke" interface kastje. De linker aansluiting is een oude printer (paralelle) kabel die aan de PC wordt aangesloten. Bovenop de ingangen die komen van de foto cellen in baan 1 en 2.
De twee lege aansluitingen kunnen gebruikt worden om een track relais aan te sluiten. Er komt dan pas spanning op de baan te staan als de PC het groene licht geeft om te starten.







Dit is het aansluit schema van de foto cellen.
De lange poot van de foto cellen komt aan pin 25 van de paralelle poort te hangen, de korte poot voor baan 1 aan pin 10 en baan 2 aan pin 11.
Heb je een vierbaans baan dan komen er gewoon nog twee foto cellen bij.
Weer de lange poot aan pin 25 en dan voor baan drie de korte poot aan pin 12 en voor baan 4 aan pin 13





Zie ook http://hoslotcarracing.com/ onder het hoofdstuk "electonics" bij Laptimer.


Het gebruikte programma:

In eerste instantie gebruikte ik het programma LAPTIMER om de tijden weer te geven maar doordat dit nog wel eens GHOSTLAPS telde ben ik sinds kort het programma Ultimate race 3.0 gaan gebruiken (http://www.uracerweb.org/). Dit programma heeft veel meer mogelijkheden, wordt regelmatig geupdate en heeft ook een ingebouwde baan ontwerper. Het is even wennen om dit programma te gebruiken maar na wat vallen en opstaan lukt het wel.

De Lichtbrug

De lichtbrug is een eenvoudig bouwsel geworden.
Twee infrarood led's hangen direct boven de in de baan ingebouwde sensoren










Ik had nog een oude transformator liggen van een kapotte walkman deze leverde een spanning van 4,5 volt dus dat werd de voedingsspanning voor de lichtbrug.

Hoe je de led's moet aansluiten is te vinden in de Nederlandse WIKIPEDIA. (http://nl.wikipedia.org/wiki/Nederlandstalige_Wikipedia)
Even LED invullen bij zoeken en daarna vind onder het hoofdstuk Elektrische Eigenschappen welke voorschakelweerstand je bij welke LED en welke voedingsspanning moet gebruiken.
Je kunt een led namelijk niet direct aan de spanning hangen, doe je dat wel wel dan is het gedurende zeer korte tijd een flitslampje en daarna kun je weer een nieuwe kopen



Op de foto links zie je de led's wit omcirkeld.
Het rood omcirkelde deel is een stuk van een CD doosje. Deze passen bij Scalextric baanstukken precies in het buitenste gleufje en zo blijft de brug stevig staan








Volgende keer iets over mijn zeer simpele ronde teller (PorsheHarry was hier namelijk nieuwsgierig naar)

De baan "OPZOLDERING"

Nu dan de baan. Deze ligt bij mij op de zoldervloer, of ik hem ooit op een tafel ga bouwen weet ik nog niet, we zien wel.

De baan ligt op een oppervlakte van 3,20 meter bij 1,50 meter en is nu iets meer dan 11 meter lang. Ik heb geprobeerd om het vloeroppervlak zo klein mogelijk te houden en er toch zoveel mogelijk baanlengte in te verwerken. Ik denk dat me dit redelijk gelukt is.

De baan wordt niet op de normale Scalextric manier van spanning voorzien. Omdat ik toch met andere auto' dan Scalextric wilde gaan racen en omdat er ook kinderen op racen heb ik een variabele voeding gekocht. Omdat Scalextric de gelijkrichter van de baan in het aansluitstuk inbouwt heb ik een baanstuk gebruikt om de variabele voeding op aan te sluiten.

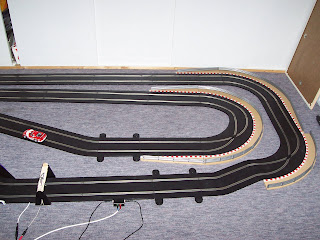

Op de foto links is het baanstuk onderaan in het midden te zien.

Ook de rondeteller die bij het start pakket zat is vervangen door een eigen gemaakte.
Hiervoor heb ik een lichtbrug gebouwt welke over een baanstuk is geplaatst waar twee sensoren ingebouwd zijn

Dit is een foto van de carrosserie van de nr. 22 Dodge Viper die als reserve onderdeel gaat fungeren.

De auto die nog werkend is van de originele startset is de nummer 92 Dodge viper. (zie foto)
Van de nummer 22 Dodge viper is de carrosserie nog wel heel maar de ophanging van de geleider is volledig naar de maan en er is een wiel gesneuveld.
Deze restanten van de 22 worden dus verder gebruikt als reserve onderdelen.

De hobby is ontstaan in Ermelo. Er was daar een camping waar een vaste fleishmann baan met zes sporen stond. Een groot deel van mijn zakgeld ging daarin op.

Later heb ik zelf een Fleischmann baan gekocht waar ik vele uren met mijn zwager geraced heb.
Vorig jaar heb ik weer de stoute schoenen aangetrokken en heb een Scalextric baan gekocht.

Het was er één van een meter of negen met twee Dodge Vipers. Ondertussen heb ik wat baanstukken bijgekocht en is de baan ongeveer 11 meter lang geworden en heeft dus de naam Opzoldering gekregen.

Volgende keer wat foto's van de baan en mijn auto's

Elk begin is moeilijk

Dit wordt mijn eerste poging om een blog te starten. Ik ga proberen om zoveel mogelijk stukjes met foto's te plaatsen want één foto geeft meer weer dan duizend woorden
